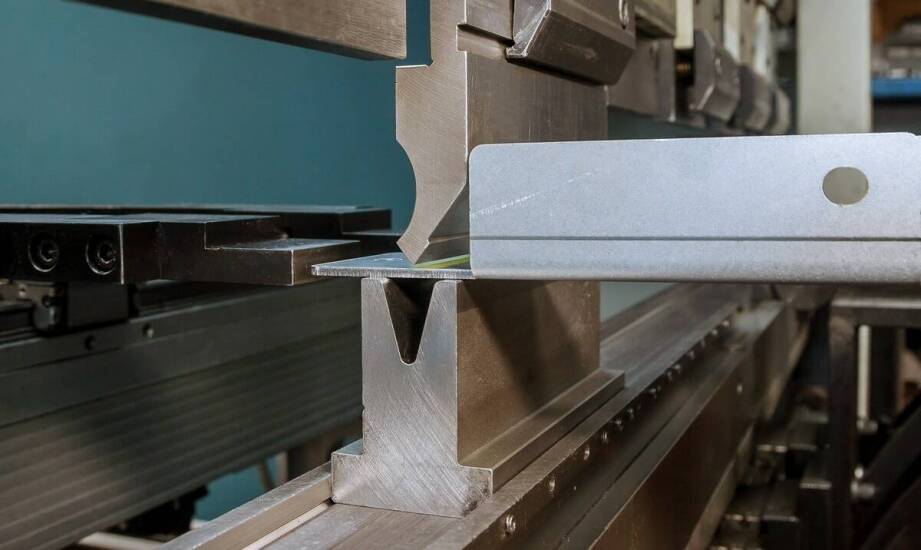

Najczęstsze błędy przy gięciu blach na prasach krawędziowych w małych seriach

W produkcji krótkoseryjnej detali z blachy stalowej o grubości 2 milimetrów regularnie powraca ten sam scenariusz. Po zejściu z maszyny okazuje się, że kąt zagięcia wynosi 88 stopni zamiast planowanych 90, wycięte wcześniej otwory montażowe uległy przesunięciu o milimetr, a stempel krawędziowy uderza w ramię obrabianego elementu. Te pozornie drobne odchylenia od założeń technologicznych wymuszają odrzucenie całej partii surowca. W małych seriach produkcyjnych koszty uruchomienia i przezbrojenia maszyny pochłaniają znaczący procent budżetu. Każdy błąd przekłada się na marnotrawstwo cennego czasu oraz realne straty finansowe. Rozwiązanie większości z tych problemów leży w prawidłowym przygotowaniu geometrii przed pierwszym ruchem zderzaków.

Przeczytaj również: Czyszczenie trudno dostępnych miejsc: jak alpiniści radzą sobie z wyjątkowymi wyzwaniami podczas mycia okien?

Błędy w projektowaniu geometrii i rozkroju

Główne rozbieżności z wymiarami końcowymi wynikają z błędnego obliczenia naddatku na zginanie. Kiedy materiał poddawany jest naciskowi matrycy, jego zewnętrzna warstwa rozciąga się, natomiast wewnętrzna ulega ściskaniu. Naddatek wylicza się za pomocą wzoru uwzględniającego kąt w radianach, promień wewnętrzny oraz współczynnik K. Wartość tego współczynnika dla stali najczęściej oscyluje w granicach od 0,3 do 0,5, zależnie od specyfiki konkretnego stopu. Pominięcie parametrów naddatku sprawia, że detal po formowaniu staje się za krótki o kilka milimetrów, co całkowicie wyklucza jego bezproblemowy montaż w docelowej konstrukcji.

Przeczytaj również: Ciepłe parapety - dlaczego warto je wybrać?

Krytycznym parametrem pozostaje dobór odpowiedniego promienia gięcia. Zbyt mały promień wewnętrzny prowadzi do powstania nieodwracalnych mikropęknięć struktury, co jest szczególnie widoczne przy obróbce powszechnie stosowanych stopów aluminium. Zgodnie z inżynierskimi normami minimalny bezpieczny promień mieści się w przedziale od 1 do 3 grubości materiału dla aluminium oraz od 0,8 do 2,5 grubości dla stali czarnej. Ogromne znaczenie ma również lokalizacja wycięć technologicznych. Odległość krawędzi otworu od linii zagięcia musi wynosić co najmniej 1,5 grubości blachy powiększonej o promień, ponieważ mniejszy dystans powoduje silną owalizację światła otworu w momencie uderzenia stempla.

Przeczytaj również: Jak przebiega współpraca z adwokatem w sprawach cywilnych?

Wpływ materiału i kolejności operacji na wynik końcowy

Oprócz samej geometrii płaskiej o powodzeniu procesu decyduje fizyka wybranego surowca oraz zaplanowana sekwencja ruchów. Ustalenie prawidłowej kolejności zagięć tworzy fundament płynnej pracy bez nieplanowanych przerw. W codziennej praktyce warsztatowej najpierw formuje się krótsze krawędzie boczne detalu, zostawiając dłuższe odcinki na sam koniec, aby uniknąć kolizji obrabianego elementu z górną belką maszyny. Istotna jest także orientacja ułożenia elementu względem włókien walcowniczych. Zaginanie materiału równolegle do kierunku walcowania drastycznie zwiększa kruchość giętego pasma. Docisk prasy zawsze powinien być orientowany prostopadle do układu włókien.

Każdy gatunek metalu wykazuje inną podatność na zjawisko sprężynowania powrotnego. Po ustąpieniu nacisku maszyny kąt detalu ulega zauważalnemu otwarciu, co wymaga zastosowania głębszego tłoczenia lub matryc o mniejszym rozwarciu. W przypadku miękkiej stali o grubości 0,8 milimetra przy stosunku promienia do grubości wynoszącym 1, sprężynowanie zamyka się w przedziale od 0,5 do 1 stopnia. Aluminium odkształca się po wyjęciu z maszyny znacznie silniej, odchylając się o 2 do 5 stopni. Firma Aldari z Ostrowa Wielkopolskiego, realizująca na co dzień Gięcie blach CNC dla sektora przemysłowego, precyzyjnie weryfikuje przesłane rysunki przed uruchomieniem produkcji. Niekiedy do korekty wystarczy nieznaczna modyfikacja promienia wewnętrznego, ale w przypadkach skrajnego sprężynowania bezpiecznym wyjściem pozostaje całkowita zmiana gatunku blachy na bardziej plastyczną.

Optymalizacja krótkich serii przez weryfikację detali

Przeniesienie błędów z płaskiego pliku DXF bezpośrednio na halę maszynową niemal zawsze kończy się wyprodukowaniem kosztownego braku. W produkcji wielkoseryjnej pierwsza sztuka służy do precyzyjnej kalibracji narzędzi, po której cały proces przebiega już stabilnie. W odniesieniu do małych partii i pojedynczych prototypów ciągłe poprawianie ustawień zajmuje nieproporcjonalnie dużo czasu w zestawieniu z samą pracą prasy. Drobne pomyłki powielane na kilkunastu egzemplarzach sumują się w poważne straty czystego materiału.

Właśnie z tego powodu inżynierowie przeprowadzają analizę technologiczną zanim formatka trafi na stół roboczy operatora. Wirtualna symulacja procesu wykrywa ryzyko kolizji z narzędziem przed pierwszym uderzeniem stempla, a umiejętna korekta rozwinięcia blachy skutecznie kompensuje siły sprężynowania powrotnego. Dopracowanie wymiarów technologicznych w pliku projektowym gwarantuje poprawne wykonanie detalu od pierwszej sztuki, utrzymując opłacalność obróbki na wysokim poziomie.
